DH-SD6ALA230FN-HNI

DH-SD6ALA230FN-HNI

Specifications

Manual

Firmware

PTZ Firmware




  1. arrow down.png


Build Date: 8-23-2017

  1. arrow down.png


Build Date: 8-21-2017



DH-SD6ALA230FN-HNI

Series:

Ultra

Body:

PTZ

Image Sensor:

1/1.9-in. Exmor CMOS

Resolution:

1944 H x 1092 V

Angle of View:

Horizontal: 61.2° to 2.1°

Lens Type:

Motorized/ Auto Iris

Focal Length:

6 mm to 180 mm

Optical Zoom:

30x

Min. Illumination:

Color: 0.002 Lux at F1.6;
 B/W: 0.0002 Lux at F1.6;
 0 Lux (IR on)

Day/Night:

Auto (ICR), Color, B/W

Max. IR Range:

Up to 500 m (1640 ft)

WDR:

120dB

Video Compression:

Smart H.265+ / MJPEG

Audio Compression:

G.711a / G.711Mu (32 kbps)/ PCM (128 kbps)

Frame Rate:

1080p, D1 at 30 fps, 720p at 60 fps

Multi-Streaming:

3 Streams

Pan/Tilt Range:

Pan: 0° to 360° Endless
 Tilt: -20° to 90°, Auto Flip 180°

Preset Speed:

300 Presets
 Pan: 240° /s
 Tilt: 200° /s

IVS:

Motion, Tripwire, Intrusion,
 Scene Change, Abandoned/Missing Object,
 Facial Detection, Heat Map, Auto-tracking

ONVIF:

Yes

Audio In:

One (1) Channel

Audio Out:

One (1) Channel

Memory Slot:

Micro SD Slot, maximum 128 GB

Alarm In:

Seven (7) Channels

Alarm Out:

Two (2) Channels

IP Rating:

67

IK Rating:

-

Operating Temp:

–40° C to +70° C (–40° F to +158° F)
 Less than 90% RH

Power:

24 VAC, 3 A (± 25%), Hi-PoE
 < 38 W

ePoE:

No


CAD Images

  • 6AL copy.jpg

Compression

  • https://dahuawiki.com/images/5/58/H264_Icon.png

Products with H.264


  • https://dahuawiki.com/images/8/83/H265_Icon.png

Products with H.265


  • https://dahuawiki.com/images/9/92/H265Plus_Icon.png

Products with H.265 Plus


Interfaces

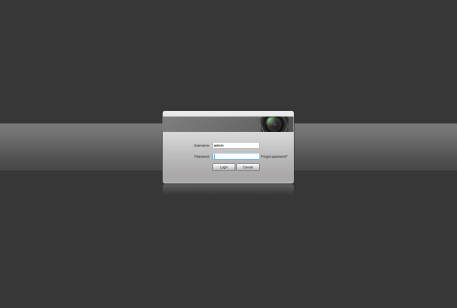

WebUI Old

SmartPSS

DSS Express S

WebUI Old

SmartPSS

DSS Express S

FOV

  • https://dahuawiki.com/images/thumb/d/d8/2.0MP%2C1.1.9%2C6mm%2C82.7m.JPG/200px-2.0MP%2C1.1.9%2C6mm%2C82.7m.JPG

Camera Height: 10m
 Focal Length: 6mm
 Target Horizontal Dist: 82.7m


  • https://dahuawiki.com/images/thumb/5/58/2.0MP%2C1.1.9%2C180mm%2C2500m.JPG/200px-2.0MP%2C1.1.9%2C180mm%2C2500m.JPG

Camera Height: 10m
 Focal Length: 180mm
 Target Horizontal Dist: 2500m

Compatible Accessories

Accessories Combo 1

  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111





Accessories Combo 2

  • mhttps://dahuawiki.com/images/thumb/d/d4/PFB300C.jpg/60px-PFB300C.jpg

PFB300C


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111




Accessories Combo 3

  • https://dahuawiki.com/images/thumb/c/c8/PFA120.jpg/60px-PFA120.jpg

PFA120


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111






Accessories Combo 4

  • https://dahuawiki.com/images/thumb/4/44/PFA140.jpg/60px-PFA140.jpg

PFA140


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111





Accessories Combo 5

  • https://dahuawiki.com/images/thumb/8/80/PFA150.jpg/60px-PFA150.jpg

PFA150


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111




Accessories Combo 6

  • https://dahuawiki.com/images/thumb/8/80/PFA150.jpg/60px-PFA150.jpg

PFA150


  • https://dahuawiki.com/images/thumb/d/d4/PFB300C.jpg/60px-PFB300C.jpg

PFB300C


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111





Accessories Combo 7

  • https://dahuawiki.com/images/thumb/8/80/PFA150.jpg/60px-PFA150.jpg

PFA150


  • https://dahuawiki.com/images/thumb/c/c8/PFA120.jpg/60px-PFA120.jpg

PFA120


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111









Accessories Combo 8

  • https://dahuawiki.com/images/thumb/8/80/PFA150.jpg/60px-PFA150.jpg

PFA150


  • https://dahuawiki.com/images/thumb/4/44/PFA140.jpg/60px-PFA140.jpg

PFA140


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111







Accessories Combo 9

  • https://dahuawiki.com/images/thumb/a/aa/PFA151.jpg/60px-PFA151.jpg

PFA151


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111










Accessories Combo 10

  • https://dahuawiki.com/images/thumb/a/aa/PFA151.jpg/60px-PFA151.jpg

PFA151


  • https://dahuawiki.com/images/thumb/d/d4/PFB300C.jpg/60px-PFB300C.jpg

PFB300C


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111




Accessories Combo 11

  • https://dahuawiki.com/images/thumb/a/aa/PFA151.jpg/60px-PFA151.jpg

PFA151


  • https://dahuawiki.com/images/thumb/c/c8/PFA120.jpg/60px-PFA120.jpg

PFA120


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111






Accessories Combo 12

  • https://dahuawiki.com/images/thumb/a/aa/PFA151.jpg/60px-PFA151.jpg

PFA151


  • https://dahuawiki.com/images/thumb/4/44/PFA140.jpg/60px-PFA140.jpg

PFA140


  • https://dahuawiki.com/images/thumb/3/3b/PFB303W.jpg/60px-PFB303W.jpg

PFB303W


  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111





Accessories Combo 13

  • https://dahuawiki.com/images/thumb/3/35/PFA111.jpg/60px-PFA111.jpg

PFA111


  • https://dahuawiki.com/images/thumb/f/f9/PFB303S.jpg/60px-PFB303S.jpg

PFB303S








Optional Accessories

  • https://dahuawiki.com/images/thumb/c/c8/PFA112.jpg/29px-PFA112.jpg

PFA112


  • https://dahuawiki.com/images/thumb/d/dd/PFA113.jpg/33px-PFA113.jpg

PFA113

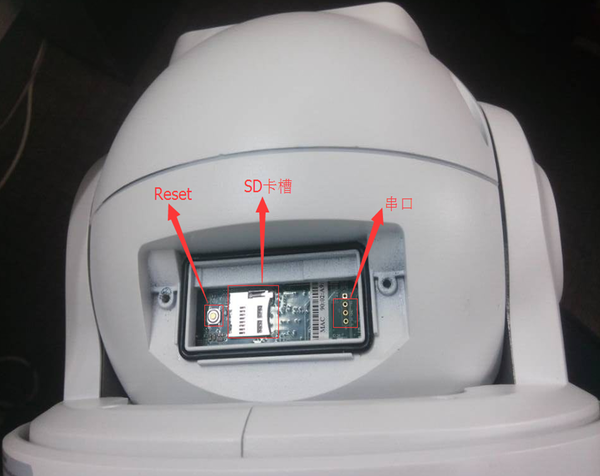

Reset Button

DH SD6ALA230FN HN Reset Button.png

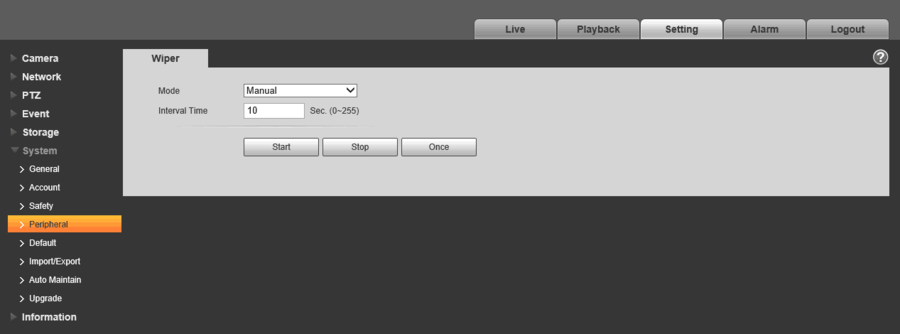

Wiper
